열차 차륜의 형태와 종류

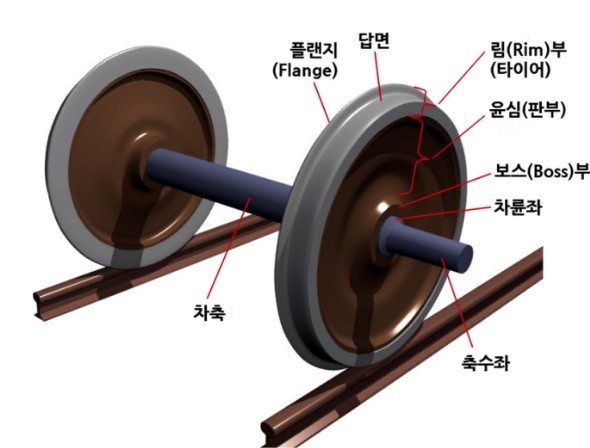

일체차륜 사진

열차의 차륜(車輪, Train Wheel)은 궤도를 따라 원활하게 주행할 수 있도록 설계된 특수한 바퀴로, 다양한 형태와 종류가 존재합니다.

1. 차륜의 기본 형태

열차 차륜은 일반 차량의 타이어와 달리 철로 된 궤도를 따라 주행해야 하므로, 다음과 같은 특징을 가집니다.

✅ 1) 플랜지(Flange, 플랜지) 구조
• 바퀴의 안쪽에 튀어나온 부분이 있으며, 이 플랜지가 궤도에서 이탈하는 것을 방지함.
• 플랜지 높이는 일반적으로 25~35mm 정도이며, 철도 노선과 차량 유형에 따라 다름.

✅ 2) 테이퍼형 차륜 (콘형 차륜, Conical Wheel)
• 차륜의 접지면이 약 1:20 또는 1:40 기울기를 가지며, 곡선 주행 시 차체가 자연스럽게 이동하여 안정성을 높임.
• 궤도 중심을 따라 자동 정렬되는 역할을 함.

2. 차륜의 종류

차륜은 제작 방식과 사용 목적에 따라 여러 종류로 나뉩니다.

1) 일체 차륜 (Solid Wheel, 단조 차륜)
• 차륜 전체가 하나의 강철 덩어리로 이루어진 구조.
• 고속열차, 고하중 화물열차에서 사용.
• 내구성이 뛰어나지만 충격 흡수력이 낮아 승차감이 다소 거칠 수 있음.

2) 복합 차륜 (Tire Wheel, 조립 차륜)
• 중심부(휠 센터)와 외부 테두리(타이어)가 별도로 제작되어 결합된 차륜.
• 충격 흡수가 뛰어나고, 마모된 타이어 부분만 교체할 수 있어 경제적임.
• 주로 도시철도(전동차)와 일부 화물열차에서 사용.

3) 고무 차륜 (Rubber-Tired Wheel)
• 차륜 표면에 고무가 적용된 형태로, 승차감이 뛰어나며 소음이 적음.
• 파리·도쿄·삿포로 지하철 등 일부 도시철도에서 사용됨.

3. 차륜의 특수 유형

1) 모노레일 차륜
• 주행 차륜과 안내 차륜이 따로 존재하며, 고무 타이어가 사용됨.
• 곡선 주행과 승차감이 우수하지만, 유지보수 비용이 높음.

2) 마그레브(자기부상열차) 차륜
• 일반적인 바퀴 없이 자기력을 이용해 부상하여 이동.
• 기존 철도와는 완전히 다른 구조로, 마찰이 없어 초고속 주행이 가능함.

결론

열차 차륜은 사용 목적과 환경에 따라 다양한 형태로 제작되며, 고속철도, 화물열차, 지하철 등 각 용도에 적합한 설계가 적용됩니다.
• 고속철도 → 일체 차륜
• 지하철 및 도시철도 → 복합 차륜 또는 고무 차륜
• 특수 철도(모노레일, 자기부상열차) → 고무 타이어 또는 자기부상 방식

차륜의 형태와 설계는 열차의 안전성, 승차감, 유지보수 비용 등에 중요한 영향을 미칩니다.
